色片的穿透率量測---觀察各種顏色的穿透率特性
量測目的：
*光穿透率的定義：T = （射出光 / 入射光） x 100%。可以依此來判斷待測樣品對於不同波段的光源之穿透效果為何。

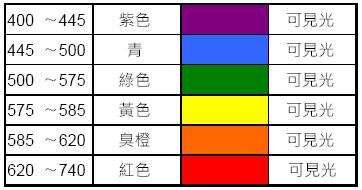

*透明色片對不同波長的光線會有不同的穿透率，各顏色波長表如下：
*例如：量測太陽眼鏡隔絕紫外光的效果。
以太陽眼鏡檢測標準 CNS15067 為例，是針對紫外光的兩個波段做檢測，檢測範圍是280nm ~ 315nm 及 315nm ~ 350nm。
準備物品
*光譜儀、USB、短光纖、鹵素燈、底座、試管座、透明色片。
量測系統配置
*請將量測系統準備如下圖所示。
量測步驟
＜步驟一＞

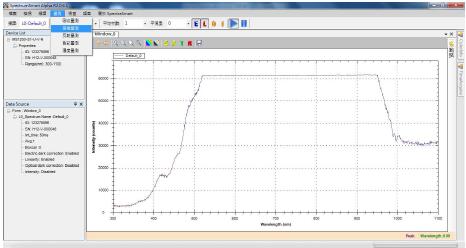

先將透明色片放入試管座，執行程式，出現如下圖畫面，接著請從主
選單中選擇【量測】，再進一步選擇【穿透量測】。
＜步驟二＞
選擇【穿透量測】之後，即開啟量測設定畫面，如下圖所示，並請依
指示從列表中選擇一台光譜儀做為光譜來源：
＜步驟三＞

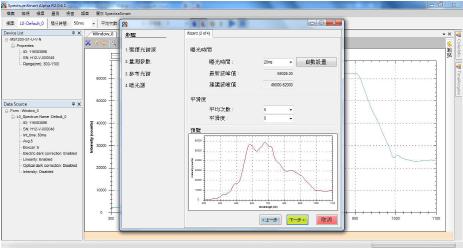

為得到最佳量測效果，請先選擇【自動設置】，程式會自動將曝光時
間調整為最佳曝光時間（如下圖所示）。
選擇【自動設置】之說明：
因為在進行量測的時候，光源強度值
太強或太弱都會造成量測時的不確定
性增加。
若強度太強導致偵測訊號超出範圍
時，代表有部分數值已經無參考價
值；若強度太弱則可能因為跟系統背
景雜訊值太接近，而無法判讀數據，
所以建議調整積分時間使得光譜的最
高點落在45000 ~ 62000 counts之間。
＜步驟四＞
增加【平均次數】至【5】。
＜步驟四＞

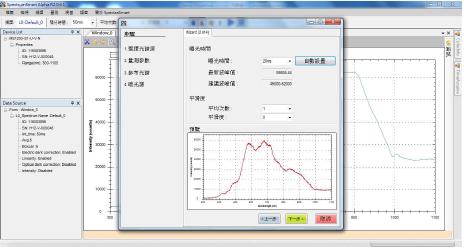

增加【平滑度】至【5】（如下圖所示）。
調整【平均次數】之說明：
為減低雜訊對量測的影響，在此以增
加平均次數的方式，降低雜訊。
調整【平滑度】之說明：
為減低雜訊對量測的影響，在此以增
加平滑度的方式，降低雜訊。
＜步驟五＞
請點選
，將現在量測到的光源儲存為參考光譜。（如下圖所示）。
儲存參考光譜之目的：
此量測的分析原理是依據光源通過吸
收介質之後，光強度的衰減程度而
定。所以，為求得待分析物的光吸收
率，待分析物光譜須與一不含待分析
物的光譜相比，方能得知待分析物之
光吸收強度。不含待分析物的光譜即
為參考光譜。
＜步驟六＞

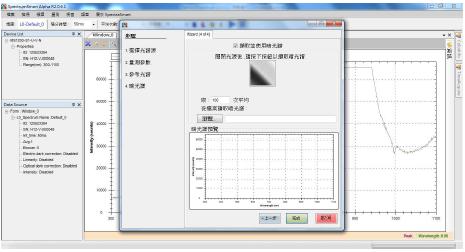

請先遮斷使用的光源，接著點選
以儲存暗光譜。（如下圖所示）。
暗光譜截取完畢之後，請按【完成】，即完成設定。
儲存暗光譜之目的：
為了扣除環境背景值，需在無光源的環境之
下取得環境背景值。
備註:
可直接使用鹵素燈光源的上面的活動遮板進
行遮斷光源的動作。（如下圖所示）
＜步驟七＞

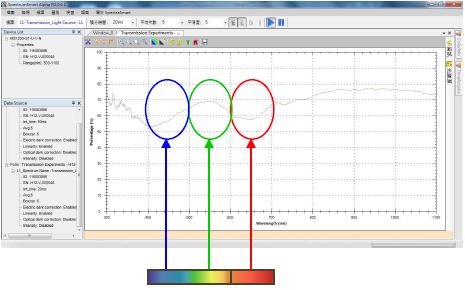

置入透明色片後開始進行光穿透率量測，如下圖所示：
因為待測物為綠色色片，所以從光穿透率光譜圖上面可看到：
1) 500 nm ~ 600 nm的光線可以穿透，代表綠色光線穿透透明色片。
2) 藍色（400 nm ~ 500 nm）&紅色（600 nm ~ 700 nm）波段，則穿透率較低。
備註說明：
光穿透率量測所計算公式如下：
T % = ( S
λ - Dλ / Rλ - Dλ ) x 100%
其中：
S
λ：待測物光譜在波長
λ的強度值。
D
λ：暗光譜在波長
λ的強度值。
R
λ：參考光譜在波長
λ的強度值。
